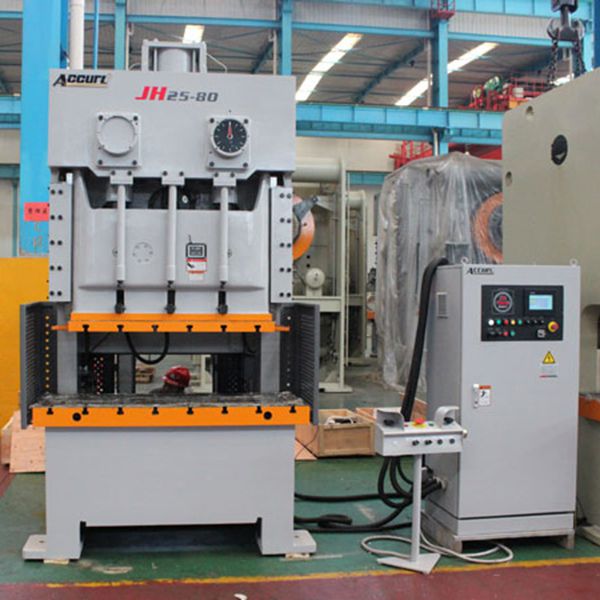

مكبس ميكانيكي بعمود مرفقي مزدوج

المكبس الميكانيكي بالنقطة المزدوجة والخلف المفتوح مع الأداء العالي

المميزات الرئيسية للمكبس الميكانيكي بالنقطة المزدوجة والخلف المفتوح
1. دقة JIS I
2. الهيكل الفولاذي الملحوم مع الصلابة العالية
3. العمود المرفقي المزدوج يدور عكسيا لإزالة القوة الجانبية.
4. محرك مع عاكس
5. قابض الاحتكاك الرطب المركب
6. المرشد المطول السداسي السطوح المستطيلي
7. وحدة وقاية الحمل الزائد الهيدروليكية
8. التعديل الكهربائي مع العرض الرقمي
9. أسطوانة توازن الرفع
10. صمام الملف اللولبي المزدوج المستورد
11. تشحيم الشحوم الإضطراري الكهربائي
12. الأسطوانة المتوازنة: تشحيم الزيت اليدوي
13. اللوحة المتكاملة ( الكامة الكهربائية مشمولة)
14. جهاز التحكم PLC
15. قاذف
16. اختياري: وسادة هوائية، ستارة الضوء، جهاز ذاتي الحركة

المواصفات للمكبس الميكانيكي بالنقطة المزدوجة والخلف المفتوح
الموديل CP2-80 CP2-110 CP2-160 CP2-200 CP2-250 CP2-315
القوة الاسمية kN 800 1000 1600 2000 2500 3150
الشوط الاسمي mm 5 3 5 3 6 3 7 3 7 3.5 7 3.5
شوط الانزلاق mm 160 90 180 110 200 130 250 150 280 170 280 170
SPM ثابت (اختياري) min-1 55 70 50 60 45 55 35 45 30 40 30 40
متغير 40-75 55-90 35-65 50-80 30-55 40-65 25-45 35-55 20-35 30-45 20-30 30-40
أقصى ارتفاع القالب mm 350 400 450 500 550 550
تعديل ارتفاع القالب mm 80 90 100 110 120 120
بين مركز المنزلق وهيكله mm 310 350 390 430 470 480
مساحة المسند (FB×LR) mm 600×1600 680×1880 760×2040 840×2420 920×2700 940×2800
سمك المسند mm 110 145 130 165 150 185 170 220 180 235 190 245
مساحة الانزلاق (FB×LR) mm 460×1200 520×1360 580×1500 650×1850 700×2100 700×2100
ثقب الساق (عمق×قطر) mm 3-φ60×60 3-φ60×70 3-φ60×75 3-φ60×85 3-φ60×95 3-φ60×95
بين أعمدة mm 1200 1450 1600 1900 2220 2400
طاقة المحرك الرئيسي KW 11 15 18.5 22 30 37
وسادة هوائية (اختيارية) قذف نوع كيس هوائي عدد×شوط×قوة KN 40×80×2 40×80×2 60×90×2 80×90×2 100×100×2 100×100×2
قذف نوع أسطوانة عدد×شوط×قوة mm 40×60×2 55×70×2 80×80×2 100×90×2 125×100×2 125×100×2
الأبعاد الخارجية (F·B×L·R×H) mm 2260×1750 2400×2040 2650×2220 2850×2620 3080×2960 2880×3040
×3100 ×3260 ×3580 ×3980 ×4320 ×4320
الوزن الصافي Kg 13000 16000 23190 30000 40000 42000
